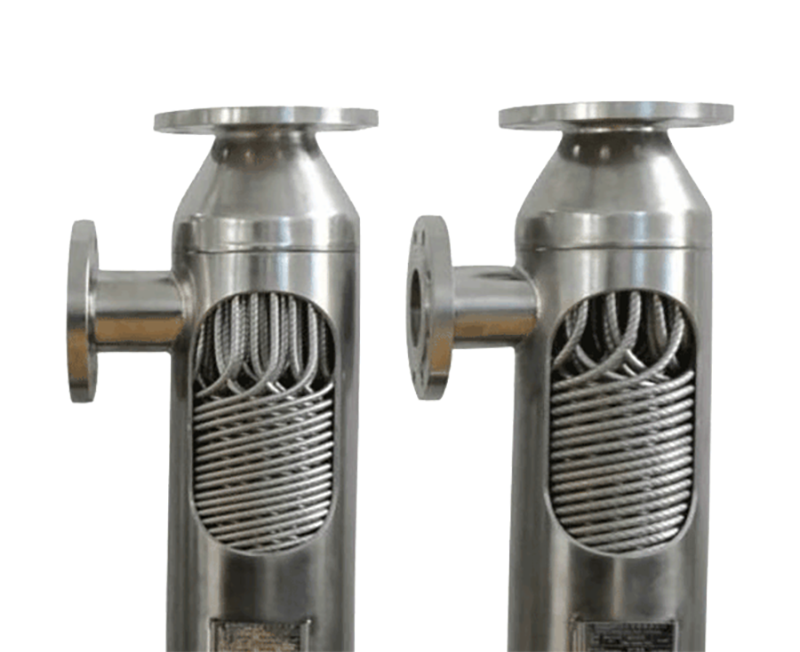

螺旋纏繞管式換熱器的標準

　　螺旋纏繞管式換熱器作為高有效緊湊的熱交換設備，廣泛應用于石油、化工等多個工業領域，其全流程規范性依賴完善的標準體系。目前我國暫無該設備專屬獨立國標，生產運營主要遵循管殼式換熱器通用標準，結合材料、制造、檢驗等專項規范，保障設備安全與效能。
　　核心通用標準為GB/T 151-2014《管殼式換熱器》，作為基礎準則，其明確了螺旋纏繞管式換熱器設計壓力、溫度、材料選型等核心要求，主要規范換熱管與管板連接、殼體強度等關鍵環節，其附錄還補充了波紋類換熱管的設計計算方法，解決薄壁纏繞管強度計算難題，為設備設計提供核心參考。
　　螺旋纏繞管式換熱器材料與制造需遵循專項標準：換熱管材質需符合GB/T 14976、GB/T 8163等鋼管標準，殼體、管板等受壓部件需遵循GB/T 3077等材料標準；制造環節中，焊接需符合JB/T 4709規程，確保焊接質量，避免泄漏隱患。
　　螺旋纏繞管式換熱器檢驗驗收有明確規范：出廠需按GB/T 151-2014進行壓力、氣密性試驗，無損檢測遵循JB/T 4730標準，性能測試參考GB/T 10863。此外，石油化工等領域還需符合GB 150《壓力容器》要求，適配高壓等特殊工況，確保設備安全運行。
